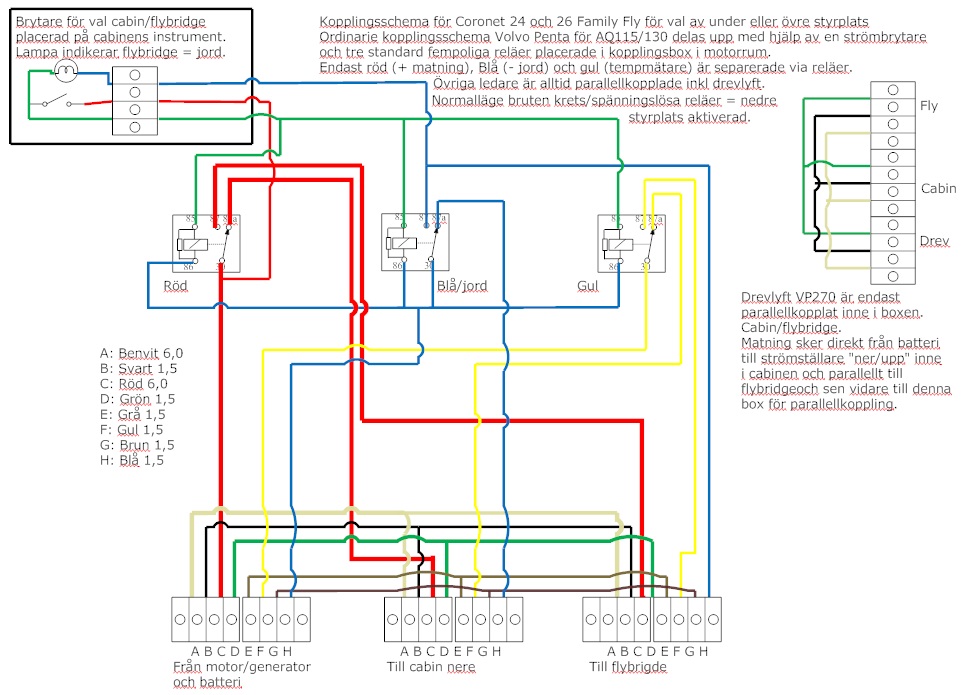

Hej. Jag tog mig tid att dokumentera och rita elschema över styrningen av övre eller under styrplats för 24 och 26 fots Family Fly.
Ritningen gäller en motor (B20/30) och två styrplatser och refererar i övrigt till Volvo Pentas original elschema som vi b.la hittar i vårt arkiv. Jag har dock själv inte funnit något detaljerat schema.

Kan sen någon kanske arkivera mitt schema under "så gjorde jag"?

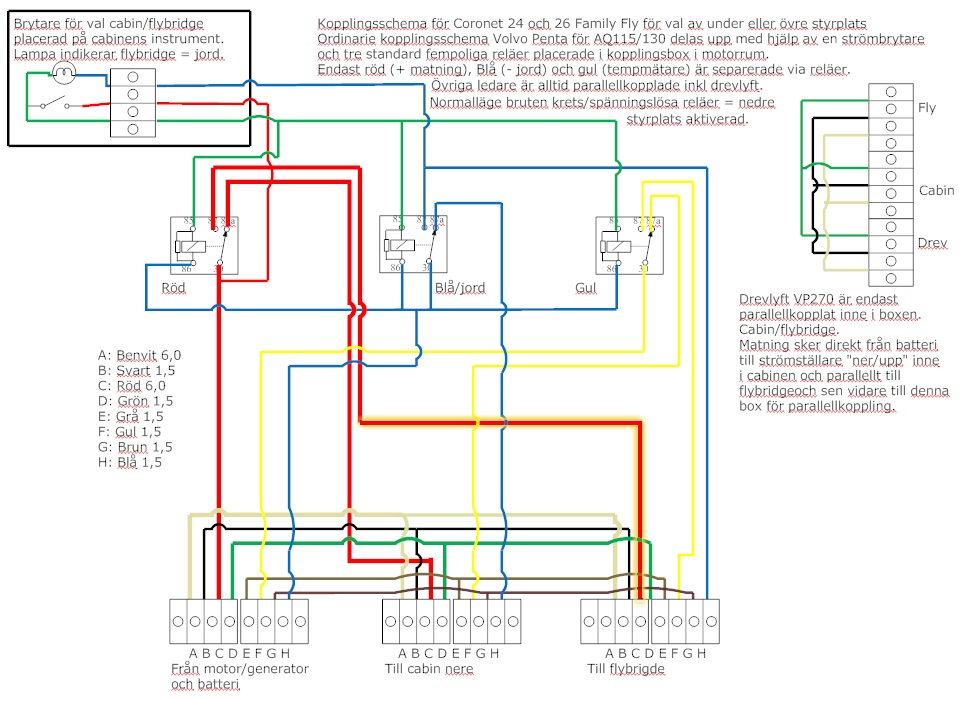

Här är en renare version, låg kvar en markeringslinje p.ga muspekaren när jag sparade filen som gulmarkerade en röd ledare.
