Hej alla!
Jag vill be om hjälp att få bekräftat dimensionerna på virket och fästena för trärelingen runt sittbrunnen i 24/26 Family.

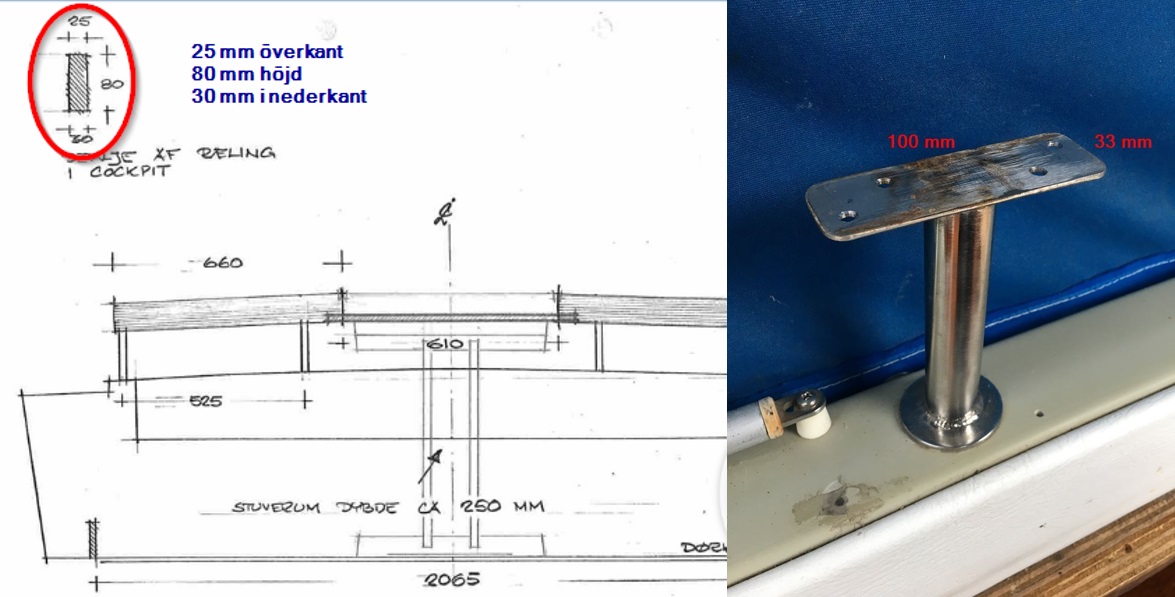

Enligt ritningsarkivet ska träplankorna vara 80 mm höga, 25 mm i överkant och 30 mm i underkant. Men de rostfria stöttorna i min båt har plattor som är 33 mm breda, dvs 3 mm mer än plankans bredd i ritningen...

Vet någon, eller kan någon tänkas mäta, dimensionerna på räckena i original, samt stöttornas dimensioner? Det vore intressant att höra om plankan verkligen är bredare i underkant, och om de 5 mm som skiljer topp och botten är fasade från samma sida eller från bägge?

Jag åker gärna ut i Stor-Stockholmsområdet och mäter själv när ni är vid båten härnäst om det är ett alternativ. Som vanligt, all input är välkommen!

Du kan få mäta på min båt om du vill, och om du har ngt annat du undrar över. Den står på trailer här hemma. Bor på Resarö i Vaxholm.

Hej
Har mätt på min 24 family -72.

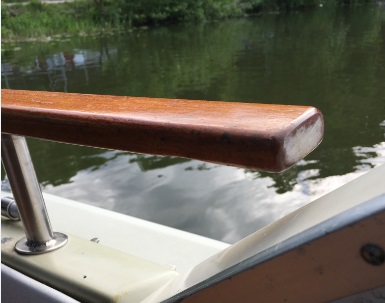

Måtten på mahognyräcket stämmer väl överens med de på ritningen. Även om de på min båt säkert varit med om en del renskrapningar och slipning genom åren. Fasningen är gjord på utsidan.
Däremot är det rostfria fästet endast ca 20mm brett. Det har bara två hål inte fyra som på din bild. Den synliga svetsen i underkant finns inte heller. Antingen så skiljer det på 24 och 26 family eller så kanske dina fästen är utbytta?

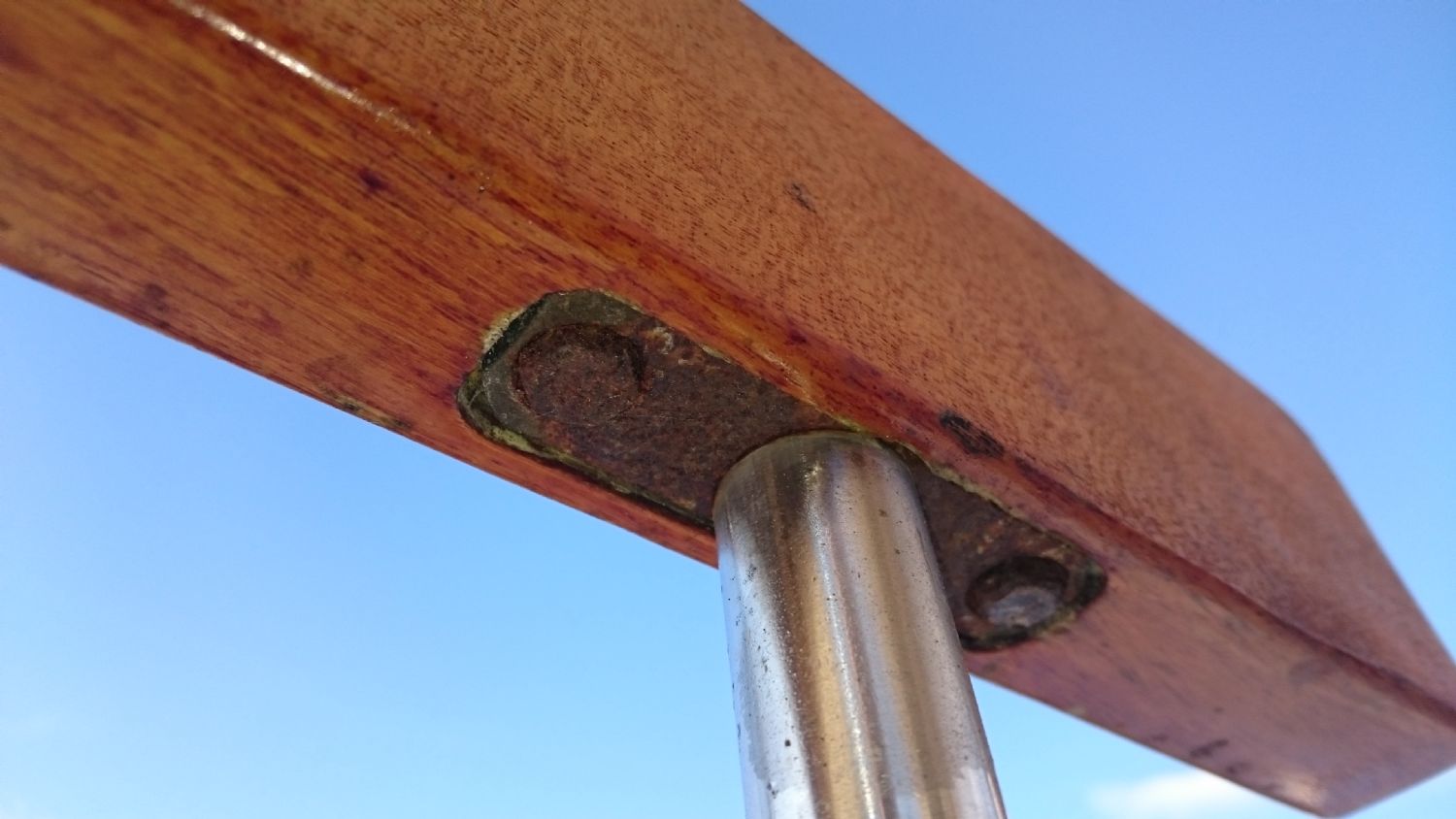

Även jag har mätt min 24 Family Fly och även 32 OF som har samma räckverk och får samma mått som Jonas. Tog en bild på fästet underifrån på 32,an

Det är inte så att du har fästen för liggande plank i relingen, finns ju den varianten också. Jag reagerar också på att svetsen syns, gör den det normalt?

Misstänker att tidigare ägare gjort nya fästen då dom gamla gärna sprängdes av att bulten rostade inne i röret. Har själv fått byta ut röret på min 24F

Tack alla för respons och uppmätningar!
Peter - jag visste inte ens att liggande plank fanns som alternativ. Det som är monterat idag är mycket riktigt liggande, i mått 55x22 mm.
Jag hittade ingenting om detta bland de scannade ritningarna och har inte heller sett några fotografier med den liggande varianten, relingen på min båt saknar även ''öppningen i aktern'' - därav skapande av denna tråd.
Jag ville återställa relingen i samband med en allmän uppfräshning av akterdäck, men då kanske jag ska nöja mig med lagning och lacking istället för utbyte helt enkelt.
