Jeg er ved at renovere min 21 dc, men er i tvivl om opbygningen af motorkassens fundament, der hvor motorkasse og dørk mødes. Er der nogen som har et detaljeret billed af dette.
min dc 21 er fra 66 og adskiler sig i opbygning af motorkassefundament og størrelse fra en årg. 70, men billeder af begge versioner er værdifulde for mig, da jeg overvejer at opgradere til en større motor og måske gør brug af model 1970 motorkasse, som er den største.

På forhånd tak

Rotate

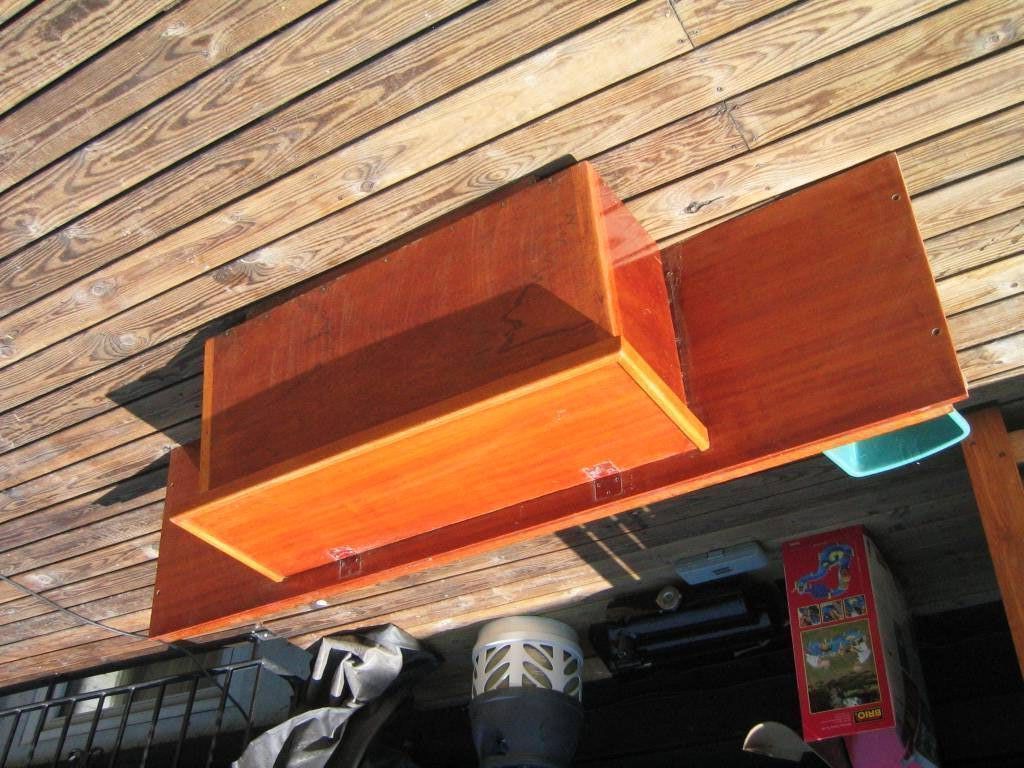

Pusset opp kassen i en '70 modell. Har ikke mange detaljbilder fra oppussingen liggende, men her er bilde av frontplaten til motorkassen. Den ekstra kassen i front er original, for å få plass til B30 motor.

På begge sider av "ekstrakassen" går denne platen ned i en U-formet mahognylist på dørken.

Tak Lars, detaljen omkring u-listen var en vigtig oplysning for mig, da modeller efter 1970, som jeg husker det er bygget op på en lidt anden måde og min jo er en årgang 1966.

I øvrigt en pæn måde at gøre kassen større på.

Venlig hilsen Jesper G. Jensen

Hej!
Lars beskrivning stämmer bra in på min DC21 -66.
Dock sitter den U-formade mahognylisten i ramverket som durken ligger på. Kan återkomma med foto de närmaste dagarna.
MVH
Johan

Beklager - var litt upresis. Johan har selvfølgelig helt rett. På min '70-modell sitter også listen i rammeverket og ikke i selve dørkplaten.

Hilsen Lars

Tak Johan A. Det lyder fint, ligger ramverket lige oven på bjælke som igen ligger oven på det istøbte skot/bundskillerum, eller er bjælken bare lagt tilfældigt på de fire langsgående bundforstærkninger? Det er lidt svært for mig at beskrive, så hvis du har nogle fotos er det rigtigt godt,
Min 21 DCer har jeg nemlig købt uden noget som helst tilbage af den oprindelige durk, så fotos er en stor hjælp!

Tak for ulejligheden.

Venlig hilsen Jesper G. Jensen

Hej Lars, det er ok, det var alligevel en hjælp!

Venlig hilsen Jesper G. Jensen

Rotate

Hei igjen Jesper,

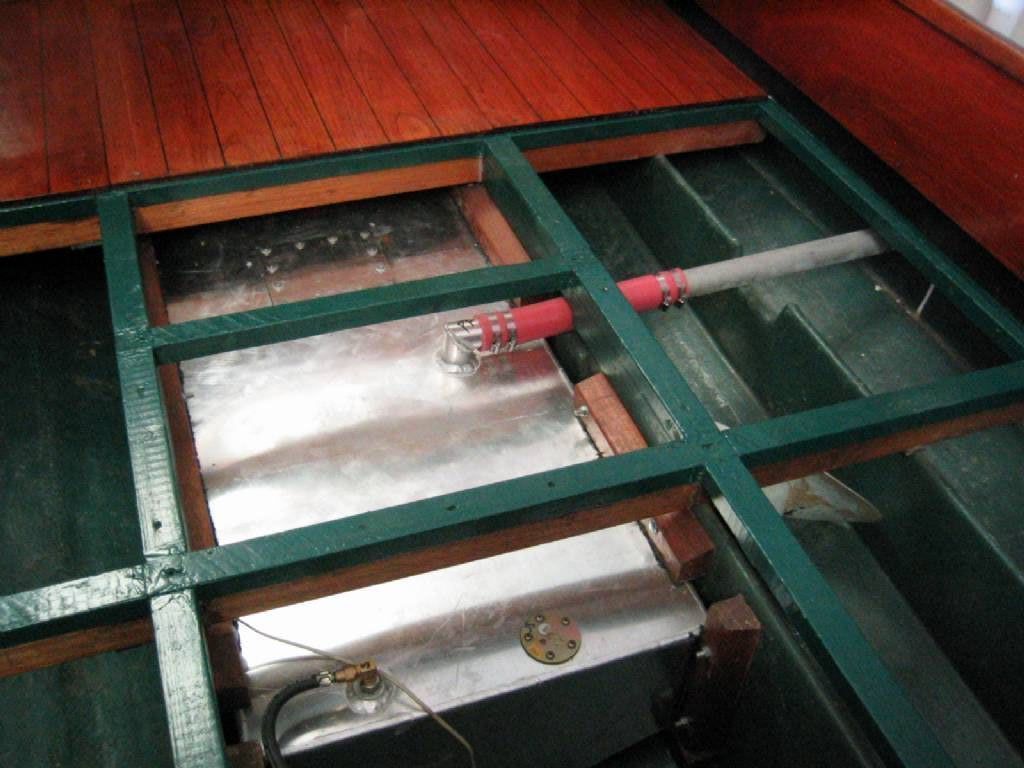

Jeg satte inn ny tank og renoverte bjelkene i min 21; da ble det slik:

(PS Dette er ikke helt originalt, men det ser originalt ut fra oversiden.)

Hilsen Lars

Rotate

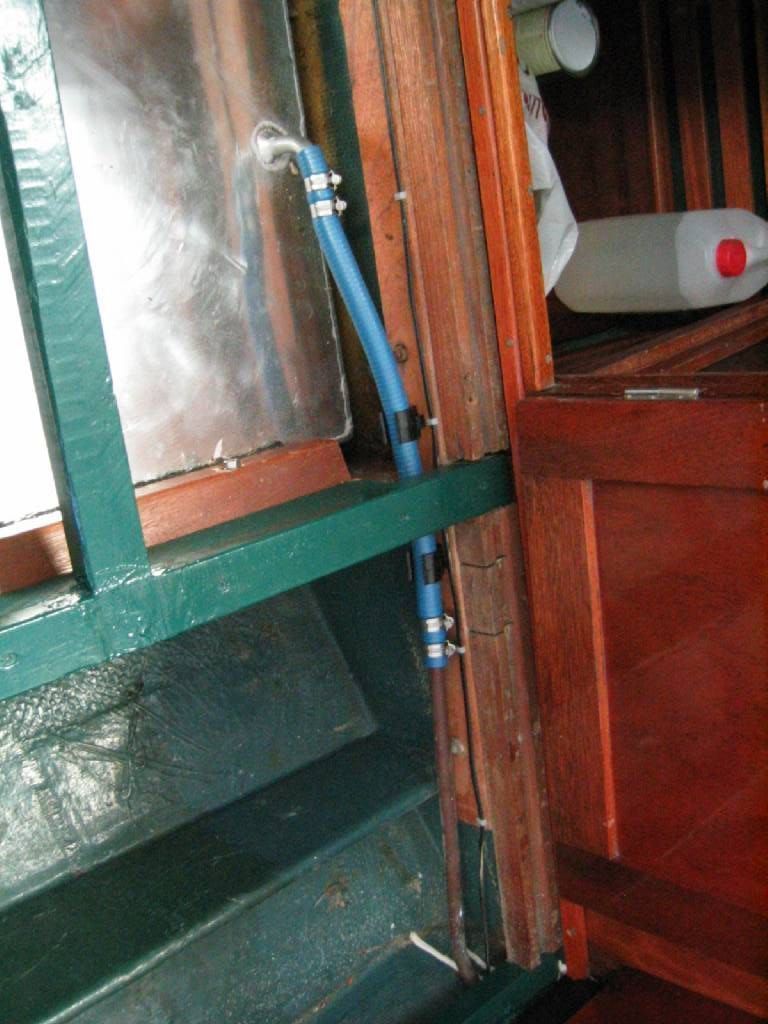

Jeg har dessverre ikke noen bilder av bjelkene under motorkassen, men her er detaljbilde av avslutningen mot fremskottet. Bak er det nesten helt likt. På dette bildet ser du også mahognylisten med spor, tilsvarende den som frontpanelet til motorkassen sitter i.

Lars

Rotate

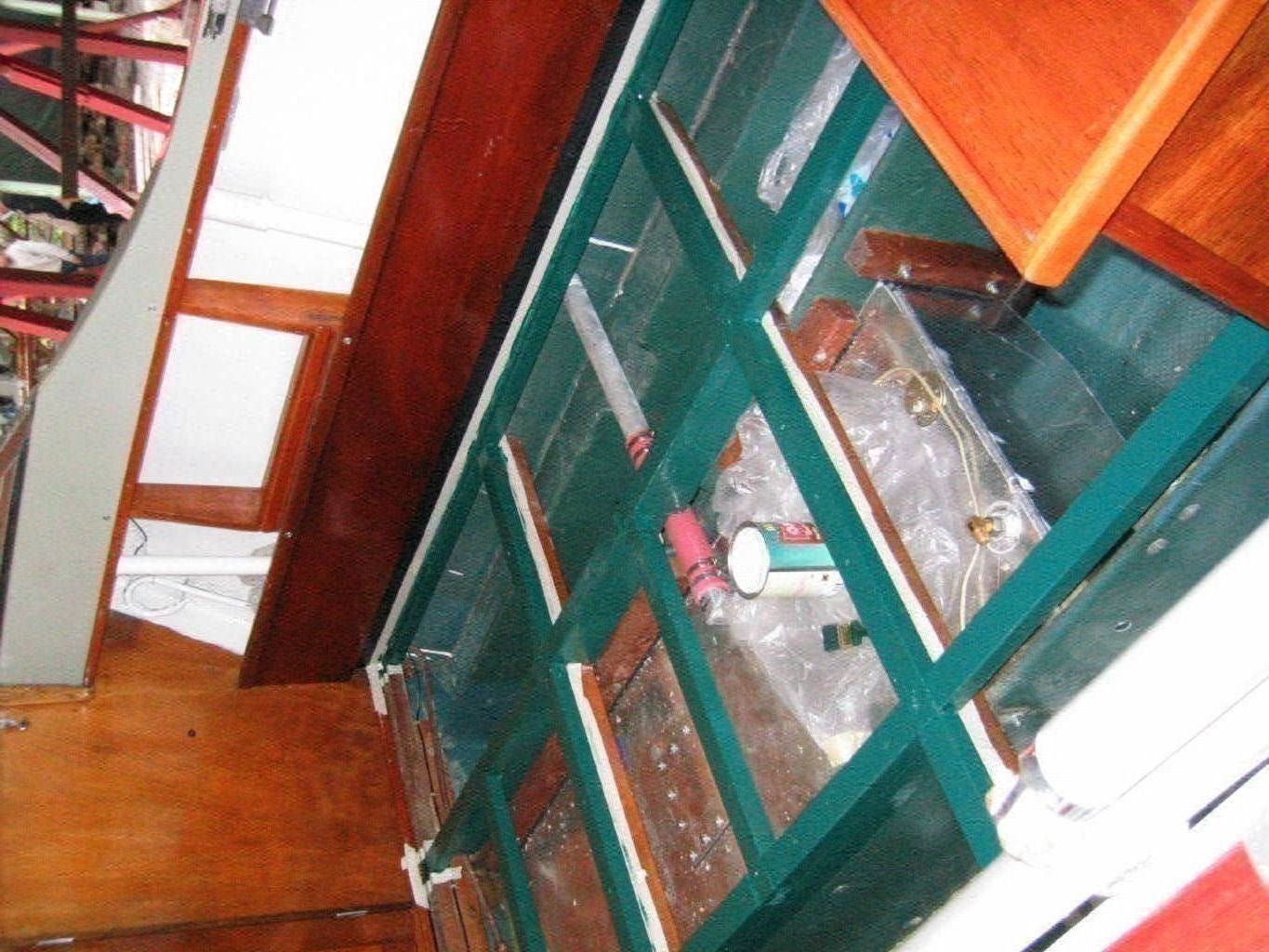

Et bilde til av bjelkene.

Rotate

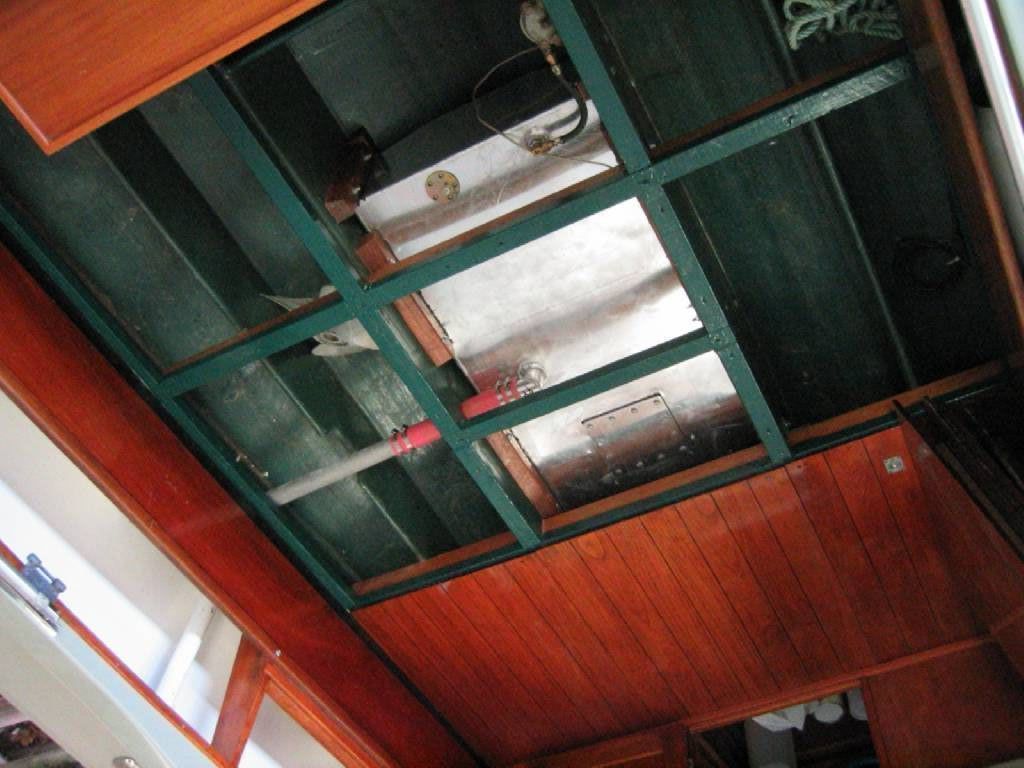

..og et siste.

Hej Lars. Mange tak for de fine billeder, her fik jeg mange gode detaljer, også hvordan det første bjælkelag er lagt.
Tusinde tak!
Venlig hilsen Jesper G. Jensen

Rotate

Hej Jesper,

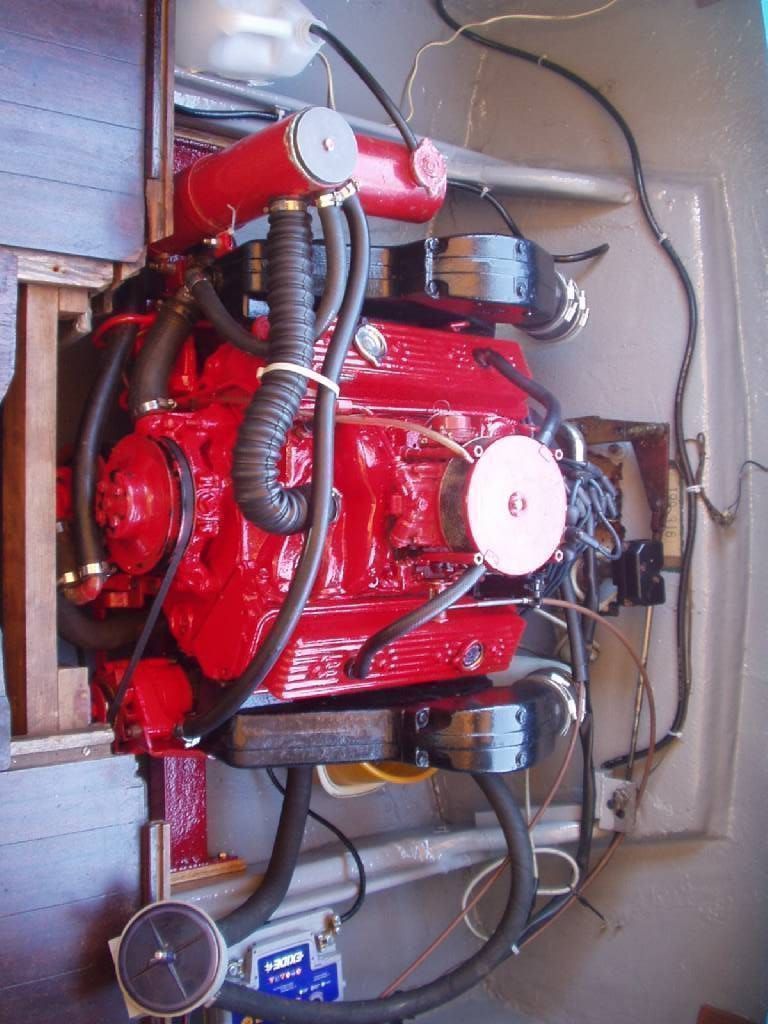

Bifogar en bild som visar den u-formade listen.
Den har kapats på min båt när V8'an sattes i.
Då växlade man av balken framför motorn så att remskivan fick plats.
MVH
Johan
ps. Det kommer en bild till.

Rotate

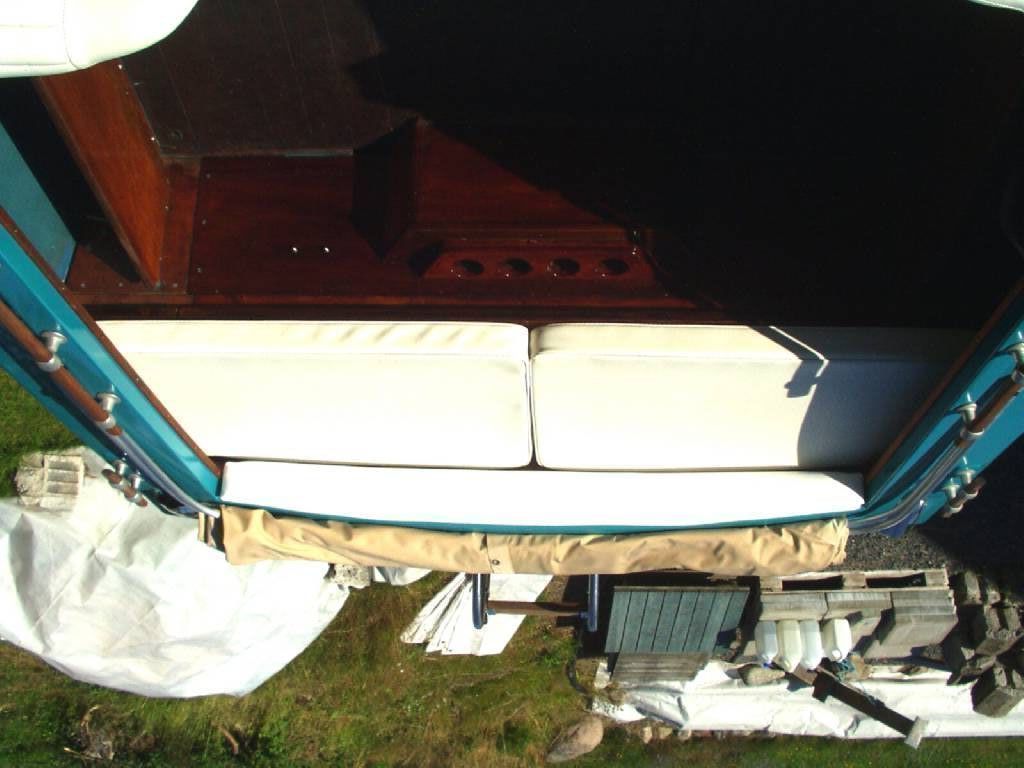

En ide på hur man kan göra "utbyggnaden", en praktisk glashållare. Jag kan ta fler bilder i helgen. Notera att balkarna har ett u-format spår under alla durkskarvar där slagvattnet skall rinna.
Återkom om du vill att jag ska ta fler bilder.

MVH
Johan

Hej igen!
Slog upp Januari i klubbens tjusiga kalender och se!
På bilden längst ner till höger står en herre och bygger
ramverket som durkarna ligger på, kan vara till en DC21.
MVH
Johan

Tak for bilederne Johan, billedet med din flotte motor viser en god detalje og kalenderen det billed er jo guld værd, nu tror jeg at det lader sig gøre. Tak for hjælpen både til dig Johan og Lars.

venlig hilsen Jesper og godt nytår
